Integración del archivo CBCT en el software ClinCheck Pro
Genera automáticamente un modelo 3D con raíces, coronas y hueso para una planificación del tratamiento más informada.
Plano

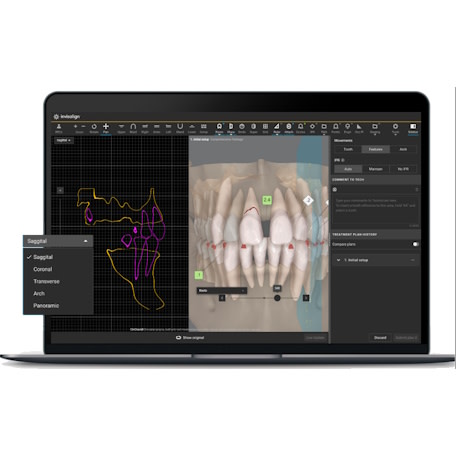

Las secciones transversales del software ClinCheck permiten explorar de forma interactiva vistas transversales de dientes y huesos desde cinco planos diferentes.

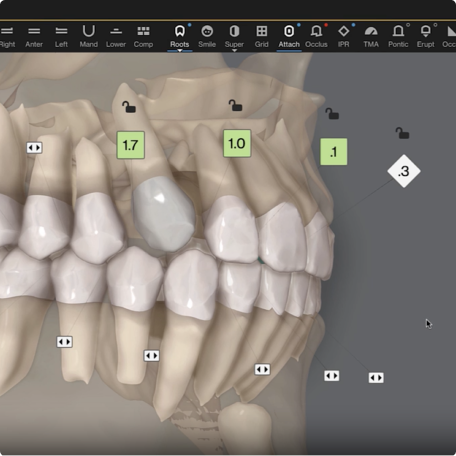

Vea las raíces, coronas y hueso del paciente en un modelo 3D generado automáticamente con la nueva integración del archivo CBCT.
Maximiza la eficiencia de potentes herramientas del software ClinCheck, como los Controles 3D.
Le muestra representaciones realistas de las raíces y visualización del hueso basadas en los datos reales del escaneo.
Simula los movimientos radiculares junto con los movimientos dentales.
Le ayuda a sacar partido a sus conocimientos en diversos tipos de maloclusiones.
Le permite disfrutar de una planificación del tratamiento Invisalign® mejor fundamentada.
Planificación de tratamientos mejor fundamentada para diversos tipos de maloclusiones.
Cirugía
Restauraciones
Disyunción/Extracción
Paciente adolescente con dientes impactados o sin erupcionar
Habilite la funcionalidad CBCT en el software ClinCheck Pro en cuatro sencillos pasos para trabajar en una plataforma integrada.
Paso 1
Cuando envíe un caso, en la pestaña «Escaneo e impresiones», seleccione «CBCT» en la sección «Escaneo CBCT».
Paso 2
Cargue sus archivos/carpetas CBCT.
Paso 3

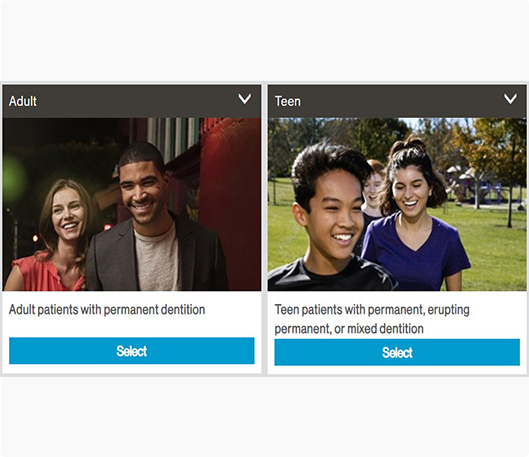

Seleccione el tipo de paciente «Adulto» o «Adolescente» y Comprehensive Package.
Paso 4

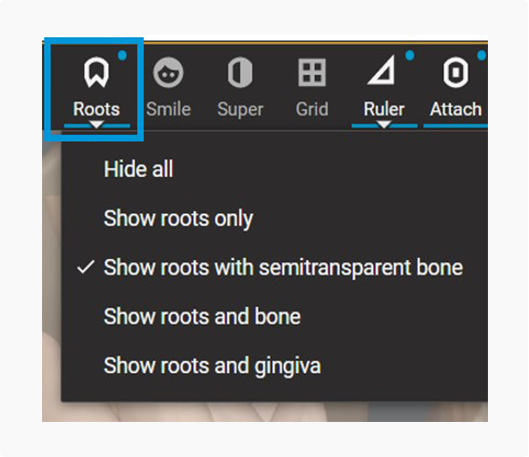

Inicie el proceso de plan del tratamiento en el software ClinCheck Pro sacando partido al botón «Raíces» que ahora estará activo en la barra de herramientas.
Paso 1
Cuando envíe un caso, en la pestaña «Escaneo e impresiones», seleccione «CBCT» en la sección «Escaneo CBCT».
Paso 2
Cargue sus archivos/carpetas CBCT.
Paso 3
Seleccione el tipo de paciente «Adulto» o «Adolescente» y Comprehensive Package.
Paso 4
Inicie el proceso de plan del tratamiento en el software ClinCheck Pro sacando partido al botón «Raíces» que ahora estará activo en la barra de herramientas.
Tres nuevas vistas en una plataforma integrada para optimizar la planificación de tratamientos.
Solo raíces
Raíces con imagen semitransparente del hueso
Raíces y hueso
Solo raíces
Raíces con imagen semitransparente del hueso
Raíces y hueso
Preguntas Frecuentes
¿Cómo se debe interpretar la visualización de la anatomía ósea, las fenestraciones o las interferencias en el software ClinCheck?
Encontrará instrucciones detalladas en la plataforma formativa de Invisalign Doctor Site en el documento A001623 Rev. A, Información sobre el protocolo CBCT.
¿Cuáles son los requisitos de una tomografía computarizada de haz cónico (CBCT) válida o aceptable para la planificación de tratamientos Invisalign®?
A continuación, se presentan los requisitos, recomendaciones y una nota importante:
Requisitos
El escaneo CBCT se proporcionará en formato DICOM.
Como un archivo único en formato .dcm y de gran tamaño (que generalmente pesará más de 100 MB) y que contendrá todas las capas del escaneo CBCT.
O como una serie de archivos en formato .dcm pequeños (que generalmente pesarán varios MB), en la que cada archivo contiene una capa del escaneo CBCT. Un escaneo CBCT típico para ortodoncia contiene varios cientos de capas.
Align acepta tamaños de escaneos CBCT para ortodoncia iguales al tamaño A (rojo), B (verde) o C (morado), tal y como se ilustra en la Figura 1. Nota: Los escaneos con un tamaño A y B se reducirán automáticamente al tamaño C en el plan de tratamiento ClinCheck final. Los escaneos con tamaño D (amarillo) y E (azul) no son compatibles.
El área de escaneo CBCT deberá abarcar por completo todos los dientes con sus raíces, así como los dientes no erupcionados, parcialmente erupcionados e impactados (en el caso de que los haya).
Recomendaciones
La resolución recomendada para el escaneo CBCT es de 0,3 mm (cualquier dimensión) como mínimo. Align aceptará escaneos CBCT con una resolución más baja, pero tenga en cuenta que, en consecuencia, se verá reducida la precisión de las raíces y del hueso del modelo 3D.
Align recomienda utilizar la configuración recomendada por el fabricante del escáner CBCT a la hora de efectuar los escaneos con fines ortodóncicos y destinados a la planificación de tratamientos Invisalign.
Nota importante:
El acuerdo de nivel de servicio (SLA) para la configuración de un caso CBCT (tiempo de respuesta desde el momento del envío del caso hasta el momento en que el plan de tratamiento ClinCheck está listo para la revisión por parte del doctor) es el mismo que para los casos Invisalign® Comprehensive sin CBCT. Tenga en cuenta que este SLA solo es aplicable para escaneos CBCT efectuados con un escáner de la lista oficial de escáneres CBCT compatibles (ver más abajo). Si carga un escaneo CBCT de un escáner que no esté en la lista oficial, Align intentará procesarlo, pero no podemos garantizar ningún plazo de entrega.
¿Qué parámetros de exposición o niveles de radiación debo aplicar en el escáner CBCT?
Consulte el manual de usuario del escáner CBCT para saber cuáles son los ajustes recomendados (campo de visión [FOV], voltaje del tubo [kVp], corriente del tubo [mA], tiempo de exposición, arco de rotación, etc.). Si el manual de usuario no contiene las instrucciones requeridas, póngase en contacto con el proveedor de su escáner CBCT para obtener recomendaciones.
¿Debo efectuar los escaneos CBCT en oclusión o con una mordida ligeramente abierta?
Es preferible una mordida ligeramente abierta, aunque también puede hacer los escaneos en oclusión.
¿Qué pasa si mi escáner CBCT no ha podido exportar el escaneo a un formato DICOM válido (aceptable)?
Consulte el manual de usuario del escáner CBCT para saber cómo exportar el escaneo CBCT en formato DICOM. Si el manual de usuario no contiene las instrucciones requeridas, póngase en contacto con el proveedor de su escáner CBCT para obtener recomendaciones.
¿Qué tipo de escaneo CBCT (DICOM) se considera no válido para la planificación de tratamientos Invisalign?
Las siguientes situaciones dan como resultado un escaneo CBCT no válido (DICOM)
Escaneo CBCT incompleto: faltan capas
Escaneo CBCT de otro paciente
Escaneo CBCT con una posición de las raíces que difiere de la posición de las coronas en el escaneo intraoral enviado junto con el CBCT del paciente (p. ej., el CBCT realizado en otra etapa del tratamiento ortodóncico comparado con el escaneo intraoral)
Escaneo CBCT incompleto: uno o varios archivos DICOM faltan o están dañados
Escaneo CBCT con el tamaño erróneo: no abarca por completo todos los dientes erupcionados y sus raíces, ni tampoco dientes no erupcionados, parcialmente erupcionados e impactados (en el caso de que los haya)
Escaneos CBCT de baja calidad con un contraste demasiado bajo, con sobreexposición o con imagen borrosa (debido al movimiento del paciente durante el escaneo). Véase el ejemplo (Figura 3)
¿Cuánto tiempo se tarda en cargar un escaneo CBCT?
La carga del escaneo CBCT tarda unos 5 minutos con una conexión a Internet de 30 Mbit/s y 2 minutos como máximo con una conexión a Internet de 100 Mbit/s
¿Puedo cargar simultáneamente escaneos CBCT de varios pacientes?
Sí. Abra los pacientes en distintas pestañas del navegador. Para cada paciente, se abrirá una pestaña aparte para la carga del escaneo CBCT inmediatamente al elegir la opción CBCT para ese paciente.
¿Qué sucede si hay un error con la carga del escaneo CBCT?
El cargador CBCT le ofrecerá volver a cargar el escaneo. Si no funciona con un segundo intento, póngase en contacto con el servicio de asistencia técnica y facilite el número de identificación del paciente (PID).
¿Son visibles las raíces a lo largo de las diversas etapas, o solamente en la etapa inicial y la etapa final?
Las raíces reales y el hueso de referencia (un modelo óseo estático segmentado a partir del escaneo CBCT) son visibles durante todo el plan de tratamiento
¿Cuántos escaneos CBCT se pueden cargar para el paciente?
Es posible cargar hasta ocho (8) escaneos CBCT para un paciente. En cada prescripción (pedido) solo se puede utilizar uno de esos escaneos.
¿Qué sucede si he cargado un escaneo CBCT incorrecto (no válido)?
Si Align le informa de que el escaneo CBCT enviado es incorrecto (no válido), puede intentar una de las dos opciones siguientes:
Volver a cargar el escaneo CBCT del caso
Cancelar la opción CBCT y continuar sin la integración de los datos CBCT
¿Puedo añadir un escaneo CBCT a un pedido existente del tratamiento Invisalign Comprehensive?
Puede añadir un escaneo CBCT a un pedido del tratamiento Comprehensive creado anteriormente si el pedido no se ha enviado todavía. Si la prescripción ya se ha enviado, no podrá añadir un escaneo CBCT. Se pueden enviar pedidos de Aligners Adicionales sin un escaneo CBCT incluso si el tratamiento primario se envió con un escaneo CBCT.
¿Puedo cambiar de un producto de etapas limitadas (como Lite, Moderate) al tratamiento Invisalign Comprehensive con CBCT?
Sí
¿Qué sucede si cambio el pedido para pasar de un tratamiento Invisalign Comprehensive con CBCT a un producto con etapas limitadas (como Lite o Moderate, por ejemplo)?
Puede hacerlo, pero los datos CBCT (raíces y hueso) desaparecerán del nuevo plan de tratamiento que se haya creado para un producto de etapas limitadas.
¿Se actualizarán los valores de movimiento radicular en la Tabla de movimiento dental para que reflejen los valores de las raíces reales en los casos con integración de datos CBCT?
No, la Tabla de movimiento dental seguirá mostrando los valores de las raíces virtuales. Esta mejora está prevista para próximas versiones.
¿Qué escáneres CBCT son compatibles con la planificación de tratamientos Invisalign?
La lista de escáneres compatibles está en aumento constante. Asegúrese de que su escáner cumpla los requisitos y envíe el escaneo. Se le notificará si envía un escaneo inaceptable.
¿Puedo enviar escaneos CBCT de escáneres que no figuran como compatibles con la planificación de tratamientos Invisalign? En caso afirmativo, ¿puede eso afectar a mi pedido?
Se intentará procesar los pedidos con escaneos de escáneres CBCT que no figuran como compatibles. Si surge algún problema, se notificará al doctor y se eliminará el escaneo CBCT del pedido. El plazo de entrega estándar puede verse afectado.
¿Cómo es el proceso de envío de casos para pedidos con la opción de integración CBCT?
Los detalles del proceso de envío de casos se describen en el módulo de formación localizado en la Plataforma de formación de Align, en la página de inicio de la integración CBCT
¿Habrá alguna diferencia en el tiempo de respuesta para un plan de tratamiento ClinCheck con la opción CBCT comparado con uno sin la integración CBCT?
Hay varios factores que afectan al plazo de entrega estándar, pero se espera que el tiempo de respuesta sea similar.
Cuando se cargan varios escaneos CBCT adicionales, ¿las imágenes de las raíces se aprecian con mayor precisión?
Cargar varios escaneos no aumenta la precisión del modelo.
¿Se pueden enviar de manera conjunta las impresiones PVS y los escaneos CBCT para un caso con integración CBCT?
No. La integración CBCT solo es compatible para el envío de casos con los escáneres iTero y algunos escáneres intraorales compatibles de otras marcas.
Si utilizo el Plan Personalizado Invisalign u otra plantilla de preferencias, ¿puedo enviar un pedido con un escaneo CBCT utilizando la Prescripción Flex?
Sí
¿Puedo exportar un plan de tratamiento con CBCT integrado?
Sí, las opciones de exportación de vídeo y de pantalla permiten exportar la vista activa en el software ClinCheck (por ejemplo, únicamente las raíces).
¿Cuáles son las pautas para enviar escaneos CBCT con implantes restaurativos artificiales?
No hay ninguna pauta especial.
¿Se requiere un nuevo escaneo CBCT para los pedidos de Aligners Adicionales?
Si decide cargar un escaneo CBCT para el pedido de Aligners Adicionales, este deberá ser un escaneo nuevo. No obstante, los pedidos de Aligners Adicionales pueden enviarse sin un escaneo CBCT incluso si el tratamiento primario se ha enviado con un escaneo CBCT.
¿Cómo cambia el margen gingival en configuraciones con integración CBCT donde el doctor también puede ver el margen de la cresta ósea?
El margen gingival seguirá cambiando como lo hace actualmente. Seguirá la raíz.
¿Son compatibles las funciones de cuadrícula y regla con la medición de raíces?
Sí.
¿Dónde puedo conseguir información adicional sobre cómo modificar los planes de tratamiento con integración CBCT?
Los detalles del proceso de modificación de casos se describen en el módulo de formación localizado en la Plataforma de formación de Align, en la página de inicio de la integración CBCT.
¿Qué productos, funcionalidades o versiones del software ClinCheck son compatibles con la integración CBCT para el software ClinCheck?
Productos compatibles:1
Comprehensive Package (pacientes adultos y adolescentes): Sí
Comprehensive Package Phase 2 (adolescentes): Sí
Pedidos de Aligners Adicionales: Sí
Software ClinCheck Pro 6.0: Sí
Herramienta ClinCheck Live Update para Controles 3D: Sí
Plan Personalizado Invisalign, casos GLR o MLS: Sí
Avance Mandibular: No
Visualización In-Face: No
1. Cualquier producto Invisalign que no se haya mencionado anteriormente no es compatible.
¿El Plan Personalizado Invisalign y la herramienta ClinCheck Live Update para Controles 3D serán compatibles con la integración CBCT?
Sí, la herramienta ClinCheck Live Update y el Plan Personalizado Invisalign, GLR o MLS u otras plantillas de preferencias son compatibles.
¿Cuáles son las versiones de navegador y los dispositivos compatibles?
La función de integración CBCT forma parte del software ClinCheck Pro y funciona con los mismos navegadores y dispositivos. Consulte la Guía de usuario del software ClinCheck más reciente que se encuentra en la plataforma formativa del sistema Invisalign (busque «guía de usuario»).
